Como definir os requisitos reais de temperatura, movimento do fluido e geometria antes de selecionar uma solução de vedação de silicone.

O silicone é frequentemente discutido como se tivesse uma classificação de temperatura universal. Na prática, o limite útil depende do composto, do tempo de exposição, do meio circundante, da geometria da vedação e da variação permitida nas propriedades. Uma temperatura impressa em uma ficha técnica é um ponto de partida, não uma aprovação para o componente final.

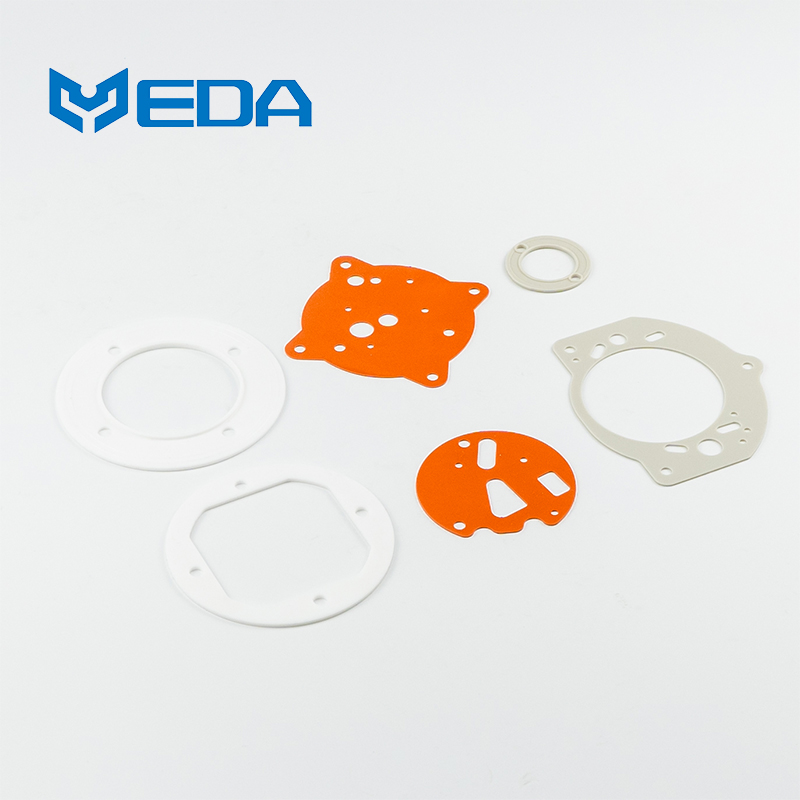

Os componentes de borracha de silicone são atraentes quando uma vedação precisa permanecer elástica em uma ampla faixa de temperatura, resistir às intempéries ou fornecer isolamento elétrico. Eles são encontrados em eletrodomésticos, sistemas elétricos, iluminação, equipamentos industriais e outras montagens onde calor e flexibilidade ocorrem simultaneamente.

A questão do projeto não é simplesmente se o silicone tolera o calor. A seleção do material de borracha de silicone deve levar em consideração se o composto específico consegue manter a força de vedação, resistir ao meio de contato, suportar a montagem e permanecer intacto ao longo do número esperado de ciclos térmicos e mecânicos.

Por que o silicone se comporta de maneira diferente sob calor?

A estrutura de silício-oxigênio dos elastômeros de silicone contribui para a estabilidade em uma ampla faixa de temperatura. A formulação, por sua vez, altera a dureza, a resistência ao rasgo, a deformação permanente por compressão, o comportamento de cura e a conformidade com as normas regulamentares. Dois materiais, ambos denominados silicone, podem, portanto, apresentar desempenhos diferentes no mesmo componente.

O envelhecimento térmico pode aumentar a dureza, reduzir o alongamento ou alterar a recuperação da compressão. A disponibilidade de oxigênio também é importante. O Manual de Anéis de Vedação da Parker observa que o resultado do envelhecimento ao ar para um silicone de alta temperatura não deve ser considerado representativo de todos os ambientes selados. O meio circundante altera o mecanismo de envelhecimento.

As vedações de silicone para altas temperaturas devem manter força de reação elástica suficiente após um período de exposição à temperatura. Se a deformação permanente por compressão se tornar excessiva, a peça pode não mais acompanhar o movimento da junta ou as alterações de tolerância. Vazamentos podem ocorrer mesmo que a vedação ainda pareça lisa e sem danos.

Picos curtos e exposição contínua devem ser especificados separadamente. A Dow, por exemplo, publica uma faixa de -65 °C a 260 °C para um selante de alta temperatura específico, com picos curtos mais elevados. Esse valor se refere a esse produto e sistema de cura; não é uma classificação geral para todos os compostos de silicone moldados.

Somente materiais flexíveis podem se beneficiar da flexibilidade.

Materiais flexíveis podem se adaptar a mudanças de temperatura, vibrações e pequenos deslocamentos de superfície, mas ainda precisam de compressão suficiente para uma vedação adequada. Pressão insuficiente pode resultar em vazamentos, enquanto compressão excessiva aumenta a força de montagem, exerce tensão sobre a borracha e ocupa o espaço necessário para a expansão térmica ou variação de volume.

O formato da superfície em contato é um fator significativo para o desempenho de uma vedação de borracha flexível. Um ângulo agudo em uma peça pode criar tensão localizada. Uma borda de vedação fina pode torcer ou rasgar durante a instalação. Uma área extensa e sem reforço entre as superfícies de contato pode ser a primeira a sofrer deformação quando a pressão é aplicada. O toque macio do composto de silicone não elimina esses riscos geométricos.

Os projetistas devem especificar claramente as dimensões máximas e mínimas da ranhura, o movimento da junta e as condições da superfície esperadas. Para funcionar corretamente, a vedação deve operar quando as superfícies da junta estiverem nas posições extremas, e não apenas no valor nominal.

Uma das principais razões para usar o método de empilhamento é que os componentes dos materiais metálicos/plásticos, que podem ter coeficientes de deformação diferentes, causam o efeito de expansão de um material enquanto o outro se contrai. Portanto, para evitar erros e equívocos, uma boa análise ou revisão do empilhamento é fundamental.

Bordas afiadas que auxiliam na instalação ou guiam as peças durante a montagem podem causar rasgos ou rupturas. Portanto, para evitar danos durante a instalação, as bordas afiadas que podem rasgar as peças durante a remoção devem ser minimizadas por meio de cortes que facilitem a instalação. Se uma peça precisar ser expandida sobre um conector ou soquete, uma simulação que represente o modo real de montagem é absolutamente necessária. De fato, esticar e tensionar a peça não têm o mesmo impacto. O estiramento pode levar à quebra, enquanto a vedação com múltiplas camadas só será um problema.

A exposição na mídia pode influenciar a seleção.

O mesmo material de vedação terá respostas diferentes dependendo do meio ao qual é exposto. Fluido refrigerante, vapor, calor seco, agentes de limpeza, combustível e óleo exigirão características diferentes do mesmo material de vedação. Embora o silicone seja um tipo de borracha, ele é bastante diferente. Não pode sequer ser considerado como tal após testes com todos os óleos e solventes aos quais pode ser necessário resistir. De fato, efeitos como inchaço, amolecimento e extração, que podem ocorrer quando os materiais entram em contato uns com os outros, podem levar à redução do desempenho do material.

Tendo isso em vista, a seleção do material para a borracha de silicone deve ser feita em primeiro lugar, especificando o meio exato ao qual o material será exposto. Pode ser útil manter um registro de informações como a concentração do meio, a temperatura de contato, o tempo de exposição, o nível de pressão, etc., e se os materiais são uma mistura com outros ou se estão sendo renovados após o uso. Mesmo uma pasta de montagem (graxa lubrificante aplicada em um componente pouco antes da instalação para facilitar a montagem e reduzir o atrito) afeta o desempenho do sistema de vedação, visto que a vedação e a pasta ficarão em contato direto por um longo período.

O trabalho da DuPont no desenvolvimento de materiais e métodos para vedação da conexão entre o cabo de alimentação e a unidade inversora de um veículo elétrico é uma excelente ferramenta para aumentar a conscientização pública sobre esse aspecto. O estudo foi realizado utilizando diferentes tipos de anéis de vedação (por exemplo, de silicone e EPDM), como requisito para proteger a junta da umidade em altas temperaturas (até 120 °C). O teste examinou um lubrificante quanto às suas características, compatibilidade com a borracha e propriedades térmicas, sem assumir que qualquer borracha seria adequada. De fato, foram realizados testes de envelhecimento em borrachas de diferentes tipos, demonstradas as propriedades dos lubrificantes e comparado seu comportamento com o de um lubrificante convencional.

Esse exemplo não é apenas mais um caso que mostra a substituição de um material por outro com maior resistência ao calor. Ele traça uma linha divisória, demonstrando que ambos devem ser considerados e analisados ​​em conjunto. É uma demonstração da importância de estudar a borracha, a graxa, o calor e o invólucro elétrico que contém o conjunto, bem como a forma como os diferentes componentes são utilizados e seus efeitos.

Onde o silicone exige cautela

A silicone costuma apresentar menor resistência ao rasgo e à abrasão do que diversos outros elastômeros de vedação. A Parker recomenda certos compostos de silicone principalmente para aplicações estáticas devido à sua baixa resistência ao desgaste. Portanto, uma haste com movimento alternativo, um eixo rotativo ou um caminho de instalação abrasivo podem exigir outro material ou um arranjo de vedação diferente.

A permeabilidade ao gás também pode ser maior do que com algumas alternativas. Isso pode ser importante em aplicações de vácuo, retenção de gás ou pressão prolongada. A resposta correta não é rejeitar o silicone automaticamente, mas sim definir uma taxa de vazamento admissível e testar a geometria real sob a pressão e temperatura reais.

A adesão pode ser outra variável em projetos de borracha-metal ou borracha-plástico. A preparação da superfície, o primer, a contaminação e as condições de cura influenciam a adesão. Uma ficha técnica do material da borracha não pode comprovar a durabilidade da adesão no componente final moldado por inserção.

Aplicações em contato com alimentos, médicas ou de baixa volatilidade exigem controles adicionais. Uma declaração do fornecedor pode se aplicar somente a uma determinada classe, programa de cura e condição pós-cura. A peça acabada, os auxiliares de processamento, os pigmentos e o método de limpeza devem permanecer dentro dos requisitos aplicáveis.

Padrões comuns e seu papel

A norma ASTM D2000 é um método de ensaio que agrupa materiais de borracha vulcanizada de acordo com os tipos de envelhecimento térmico, graus de intumescimento em óleo e outros requisitos de propriedades. Ela fornece uma maneira padronizada de especificar as qualidades do material. Além disso, a ASTM menciona que uma especificação detalhada do produto prevalece sobre uma classificação quando as necessidades da aplicação forem mais específicas do que a classificação abrange.

A norma ISO 3601-5 seleciona diversos materiais elastoméricos para anéis de vedação industriais e exige que as propriedades físicas e os métodos de teste desses anéis sejam acordados entre o usuário e o fornecedor. Ela fornece uma especificação de material até certo ponto, mas não permite a certificação de uma forma, ranhura ou sistema de operação arbitrário.

Nenhum documento isoladamente é prova suficiente de que a vida útil da vedação está garantida. Um teste de tração padrão não simula a tensão a que o material é submetido em um canto moldado, e as condições de envelhecimento em laboratório podem não ser representativas de um fluido misto ou de um ciclo térmico. As normas fornecem um mínimo; os testes de aplicação fornecem o resultado real do produto.

Em relação a peças personalizadas de borracha de silicone, as especificações técnicas ou desenhos devem mostrar os requisitos do material por meio de requisitos dimensionais, visuais e funcionais. Se as equipes de produção e inspeção sempre consultarem as especificações durante o trabalho, dimensões críticas, limites de rebarba, defeitos de superfície e requisitos de pós-cura, por exemplo, precisam ser descritos em uma linguagem que elas compreendam.

Uma Rota de Validação de Peças Acabadas

Comece com uma análise controlada de materiais e dimensões. Para vedações de silicone de alta temperatura, confirme a identidade do composto, as propriedades acordadas, as dimensões da peça e as condições visíveis da moldagem. Verifique se o sulco e as peças de acoplamento estão dentro dos limites de tolerância antes de iniciar os testes ambientais.

Em seguida, condicione as amostras montadas à temperatura de operação contínua e em ciclos térmicos justificados. Meça o vazamento ou a função de vedação durante a exposição, quando possível, e não apenas após o resfriamento. O desempenho a quente pode diferir da condição aparente de uma vedação examinada à temperatura ambiente.

Adicione os resíduos reais de fluido, lubrificante e limpeza esperados em serviço. Registre as alterações de massa, volume, dureza ou resistência à tração quando essas medições forem relevantes para a análise de risco, mas também inspecione a vedação montada quanto a extrusão, rachaduras, perda de contato e danos de instalação.

Se houver movimento, teste o curso, a velocidade, a pressão e o número de ciclos necessários. A vedação de borracha flexível em uma junta móvel precisa de evidências de atrito e desgaste. Um teste de compressão estática não pode determinar a durabilidade dinâmica.

Por fim, abra a montagem e inspecione toda a interface. Observe deformações permanentes, alterações de adesão, marcas na superfície e depósitos. Os limites de aceitação devem estar vinculados aos requisitos funcionais do cliente, e o tamanho da amostra deve refletir as consequências e a variabilidade da aplicação.

Trabalhando com um Moldador Personalizado

Uma consulta útil inclui mais do que um desenho 2D da peça. Compartilhe as temperaturas máximas contínuas e de pico, o fluido, a pressão, o movimento, o método de montagem, a vida útil esperada, as exigências regulamentares e os critérios de vazamento. Fotos ou uma seção transversal do componente de acoplamento podem esclarecer riscos difíceis de expressar apenas com dimensões.

A Dalian Yida Precision Rubber Products Co., Ltd. desenvolve peças personalizadas de borracha de silicone para aplicações definidas pelo cliente. Nosso papel é analisar a viabilidade de fabricação, discutir opções de materiais e geometria e dar suporte aos planos de inspeção e validação acordados — e não tratar uma classificação genérica de material como garantia do produto final.

Quando os requisitos são incertos, protótipos podem ajudar a identificar problemas de montagem ou vedação antes da produção em massa. O protótipo deve utilizar material, condições de ferramental e pós-cura representativos, sempre que esses fatores afetarem o resultado. Qualquer alteração posterior na produção deve ser avaliada em relação à configuração validada.

A solução de silicone mais resistente é aquela com uma área de aplicação claramente definida. Resistência ao calor, flexibilidade, compatibilidade com diversos fluidos, geometria e processamento devem ser compatíveis entre si. Com essas condições documentadas e o componente final testado, os componentes de borracha de silicone podem ser uma escolha prática para trabalhos de vedação exigentes.
